安裝單極安全滑觸線角鋼支架應按規定的標準間距配置，輕型安全滑觸線間距1.2m、重型安全滑觸線間距2.4m，也可根據用戶特殊要求制做。用螺栓或焊接的方式固定在行車承重梁頂板上，或焊接在鋼構梁腹板或筋板上。固定角鋼支架時應注意水平和垂直兩個方向的平直。使在同一跨內的角鋼支架要平行不能有歪斜，且垂直于道軌，100m長度上，誤差不大于10mm。

a、輕型：將一字或Z字型角鋼支架安裝在軌道壓板上或焊在鋼構梁頂板上，水平安裝。也可根據現場情況含在軌梁筋板上。

如圖：

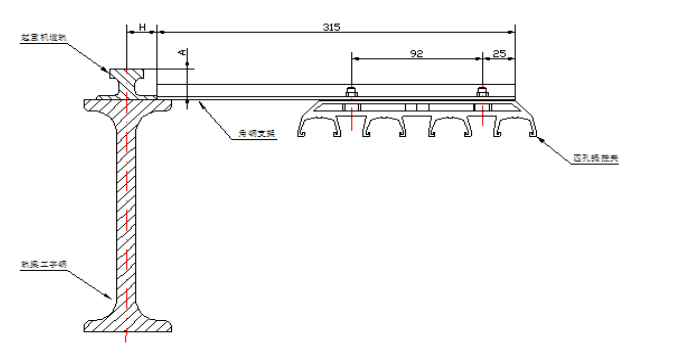

 輕型提掛夾的安裝（頂板安裝）

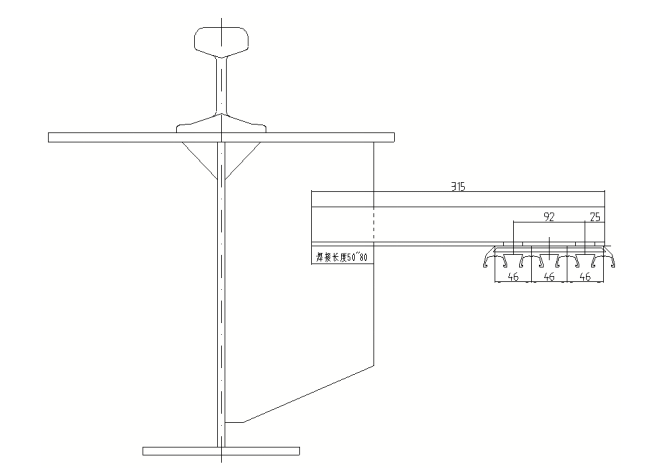

輕型提掛夾的安裝（加強筋安裝）

b、重型:一字型角鋼支架安裝在軌道壓板上，或焊接在鋼構梁頂板或筋板上,水平安裝。

如圖：

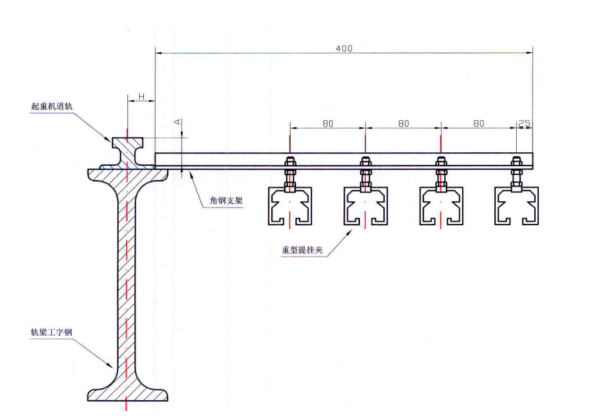

                               重型單提掛夾安裝
